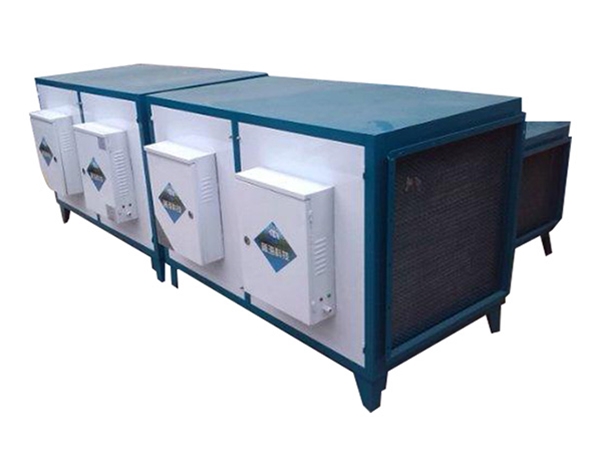

组合式油烟净化机组
      组合式油烟净化机组适用于使用煤气灶、天然气灶、柴油灶的宾馆、酒店、餐厅、职工食堂等各种餐饮用户。

概述
      随着我国经济的发展，饮食业油烟及工业生产废气已成为城市大气环境重要污染源。这些废气中含有多种气态有害污染物，要提高人民健康水平必须要改善现有环境状况；同时发展高新技术产业等都需要良好的大气环境，因此城市油烟废气急需解决与治理。这不但利于提高城市环境空气质量，有利于居民的身体健康，同时也有利于进一步促进城市经济的繁荣。
      本产品适用于使用煤气灶、天然气灶、柴油灶的宾馆、酒店、餐厅、职工食堂等各种餐饮用户。
      各种工业企业生产中产生的废气净化、油雾回收。

释义
      利用多种净化方式配合使用，达到净化的效果而制作的油烟净化机称新组合式油烟净化机组。
      与传统组合式油烟净化机组的区别是：
      普通组合式油烟净化器处理工艺：油烟源→离心→机械过滤→消声（或加活性碳）；可以去除颗粒大的油雾但不能除烟。（采用纯机械处理方式）
      SCYJF-C型新组合式油烟净化机组的处理工艺：油烟源→消声片→离心分离→粗过滤层→精过滤层→低温等离子净化→消声除味段→达标烟气；不但能除油而且能除烟。

新组合式油烟净化机组工作原理
      SCYJF-C型新组合式油烟净化机组根据低温等离子体净化原理和机械离心原理相结合而设计。该机由离心分离段、过滤段、低温等离子净化段、消声段等部分组成。
      1、离心分离段：采用机械除油技术，利用风机气体动力进行净化油烟。通过流体力学的双向流理论在叶轮内部实现油烟分离。通过改变叶片的角度和叶片的形式，使油烟分子在叶轮盘、片上撞击聚集。使油烟呈微粒油雾状，被离心力甩入箱体内壁，由漏油管流出。
      2、过滤消声段：经过前端处理后，去除了大部分油烟，而逃逸的微米级油烟气被后置的过滤段（粗过滤和精过滤）处理后大部分被过滤，余下的亚微米级的油雾微粒和烟气中有毒有害物质及异味等进入低温等离子体净化段处理。
该段在过滤净化同时具有吸声降噪作用，使设备整体噪声得到有效控制。
      3、低温等离子净化段：该段主要采用电晕放电方法产生高浓度离子，然后利用等离子体使通过电场的烟气中的颗粒带上不同（正、负）的电荷，从而自相吸引，凝并，单个体积增大聚集成大团而沉降，这样使烟气得到净化，可以对小至亚微米级的细微油烟颗粒物进行有效的收集。区别于静电式直接利用电场极板吸附油烟颗粒的净化方式，延长电场有效工作时间，达到低碳运行。
      等离子体是一种聚集态物质，其所拥有的高能电子同油烟中的分子碰撞时会发生一系列基元物化反应，并在反应过程中产生多种活性自由基和生态氧，即臭氧分解而产生的原子氧。活性自由基可以有效地破坏各种病毒、细菌中的核酸，蛋白质，使其不能进行正常的代谢和生物合成，从而致其死亡；而生态氧能迅速将油烟分子异味气体分解或还原为低分子无害物质。
      4、设备末端设有独立消声段，确保降低设备噪声。

新组合式油烟净化机组设备构成
      新组合式油烟净化机组设备构成
      为了使设备在技术层面更好的发挥优势，我公司结合近10年的油烟治理经验对设备作了改进，现将新组合式油烟净化机组的特点列出如下：
      ⑴、设备材质
      设备壳体采用铝合金型材与冷轧板构成，底盘全部满焊，确保减少设备漏油。盖板经酸洗磷化后烤漆，确保涂层的强附着力，延长设备使用年限。
      内部等离子电场极板采用AL1060铝经模具一次性冲压成型，确保电场精度高。
      排风叶轮选用无蜗壳后倾式风机叶轮，表面特殊处理提高不粘油时间。
      消声段 采用玻璃纤维消声材料，利用内部多孔的网格结构体系，使得声波能方便有效进入纤维体深层，将声能转化为震动能被转化和吸收。
      ⑵、设备安全性
      电机采用优良电机 特级绝缘 高温高脂 耐高温120度，确保设备稳定运行；
      高压发生器 采用净化用电源，内含安全控制软件，当电场极板连续引弧8次时高压发生器即自动切断电源，直到维修人员检修排除故障后重新送电才能再次正常工作。确保设备及维修人员的安全性。该产品安全性能通过CE安全认证。

产品特点：
      1、油烟净化效率高：采用机械法（离心分离+过滤）和低温等离子电场相结合。
      2、设备运行噪声低：电机+吸声壳体+独立消声段。符合环保要求。
      3、设备清洗维护周期长：多技术组合，使设备维护周期达12个月，符合低碳要求。
      4、防火：等离子电场采用撞针式设计，机体内无易燃物从而避免了火灾的发生。
      5、除黑烟：特殊型采用三组高压静电场，提高了净化率，并具有除黑的功能。
      6、可选变频控制技术：使设备电机能变速运行，根据工作量调整转速，实现节能减排。

普通静电净化器与组合式净化机的区别

序号	项目	普通静电净化器	普通组合式 净化机组	新组合式 油烟净化机组
1	净化工艺	单区电场吸附	离心+过滤+消声	离心+过滤+等离子电场+消声
2	安装方式	另配风机用软连接安装	串联在管道内，无需软接	串联在管道内，无需软接
3	净化效率	85%	可达85%左右，仅可去除大颗粒油滴	可达91%以上，可除 小于0.1μm 油烟粒子
4	符合CE标准	NO	NO	YES
5	运行维护	定期更换软接， 3个月清洗电场一次	6个月清洗1次 过滤器	1年清洗1次 过滤电场即可
6	环保验收	能通过验收， 但不能保证持续达标	通过环保验收 但不能保证持续达标	保证持续达标， 通过环保验收
7	环境影响	漏油，影响周边环境	漏油，影响周边环境	长期运行无漏油

电机变频控制，节能减排
      电机变频控制，节能减排
      为了SCYJF-C型新组合式油烟净化机组低碳运行，符合环保主题，响应节能号召，现将设备排烟段三相异步电动机实行调速运行，其经济性分析如下：
      1、首先肯定回答，电机采用变频运行是省电节能的。
      2、在电机调速技术中，5.5KW的三相异步电动机属功率较大的一类，其调速必须采用变频技术，即在电机控制电路中加装变频器。
      3、电机调速数据，电机速度计算用公式过于专业，现采用经验算法，即是1HZ频率约对应转速29r/min，当变频器频率调到相应数值时即可用此法算出对应转速。
      4、电机节能可由下列公式计算得出 T=9549*P/n
      公式中 T为电机转矩 P为电机功率 n为电机转速
      例5.5KW三相异步电机，当其满频平稳运转时，其T=9549*5.5/1450=36三相异步电动机平稳运行过程中是恒矩的，所当变频器频率调至33HZ时，其转速约960转。由式得出电机功率P=960*36/9549=3.6KW。其所产生排风量约8000m3/h，即当用户厨房工作量小时可通过变频器将电源频率降低，使风机小风量运行，达到节能效果。
      5、运行费用概算
      例5.5KW三相异步电机满频运转耗电量为5.5度/h，按每度电1.2元计算，每年用电费用约=5.5度/h*15小时*360天*1.2元=35640元
      当电机33HZ低频运转时其输出功率约3.6KW，则每年用电费用=3.6度/h*15小时*360天*1.2元=23328元。
      每年节约费用为35640元—23328元=12312元
      从以上计算中得出，SCYJF-C型新组合式油烟净化机组采用变频调速技术是经济节能的，符合环保产品发展趋势。
